产品概述

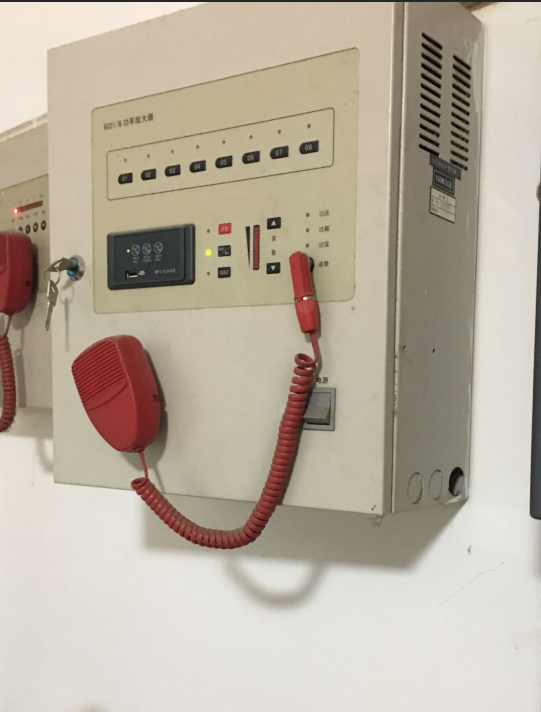

KT9221/B壁挂式功率放大器是火警事故广播系统的配套产品之一。它同前置放大器及其它现场设备配合完成火警事故广播。由于本功率放大器电源及输出采用了优质环形变压器以及完善的过热、过载保护电路，因而功率充沛，音质优美，工作安全可靠。
性能参数
输入阻抗： 600欧姆（不平衡输入）
输入电平： 300mV～ 775mV
定压输出： 120V
频率特性： 100Hz～10KHz（±3dB）
谐波失真： 100Hz～10KHz不大于3%
信噪比： ≥70dB
最大输出功率： 100W （RMS）
供电电源： AC 220V(+10%,-15%,50Hz±1%)
DC24V (±10%)
KT9221壁挂式广播功率放大器产品尺寸图
KT9221壁挂式广播功率放大器接线图
1.通播键 2.单路状态指示灯 3.单路状态控制键 4.输出音量指示
5.音量(增大)调节键 6.音量(减小)调节键 7.过温指示 8.过载指示
9.话筒输入 10.电源开关 11.电源指示
